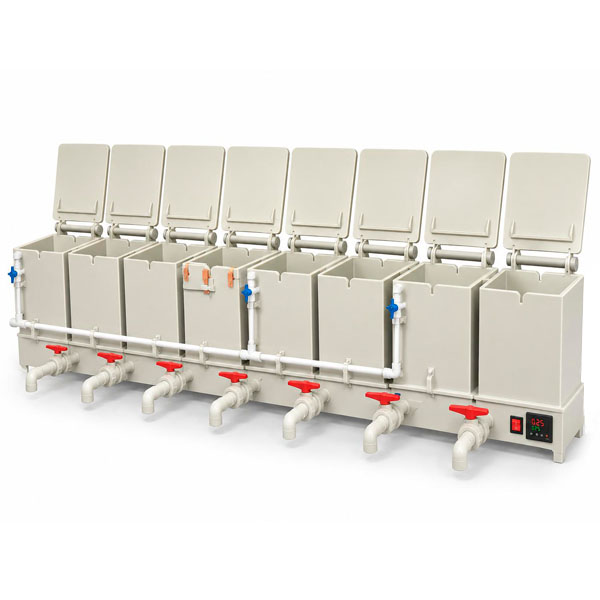

Гальваническая линия предназначена для нанесения цинкового покрытия на небольшие детали с последующей радужной или бесцветной пассивацией. Обработка предусмотрена на подвесах либо в барабане «Микро 0,15», который приобретается дополнительно. Рабочий объём ванн составляет 5 л. Такая установка позволяет организовать последовательную обработку на компактном участке, не собирая каждую позицию независимо.

Подготовка поверхности выполняется в химических ваннах, остатки растворов удаляются на промывочных позициях, а непосредственно нанесение покрытия происходит в электрохимической ванне с токоподводами. Линия подходит для лабораторной отработки технологии, учебных задач и обработки малогабаритных изделий. Допустимую загрузку и продолжительность цикла определяют отдельно: объём ванн не является показателем производительности.

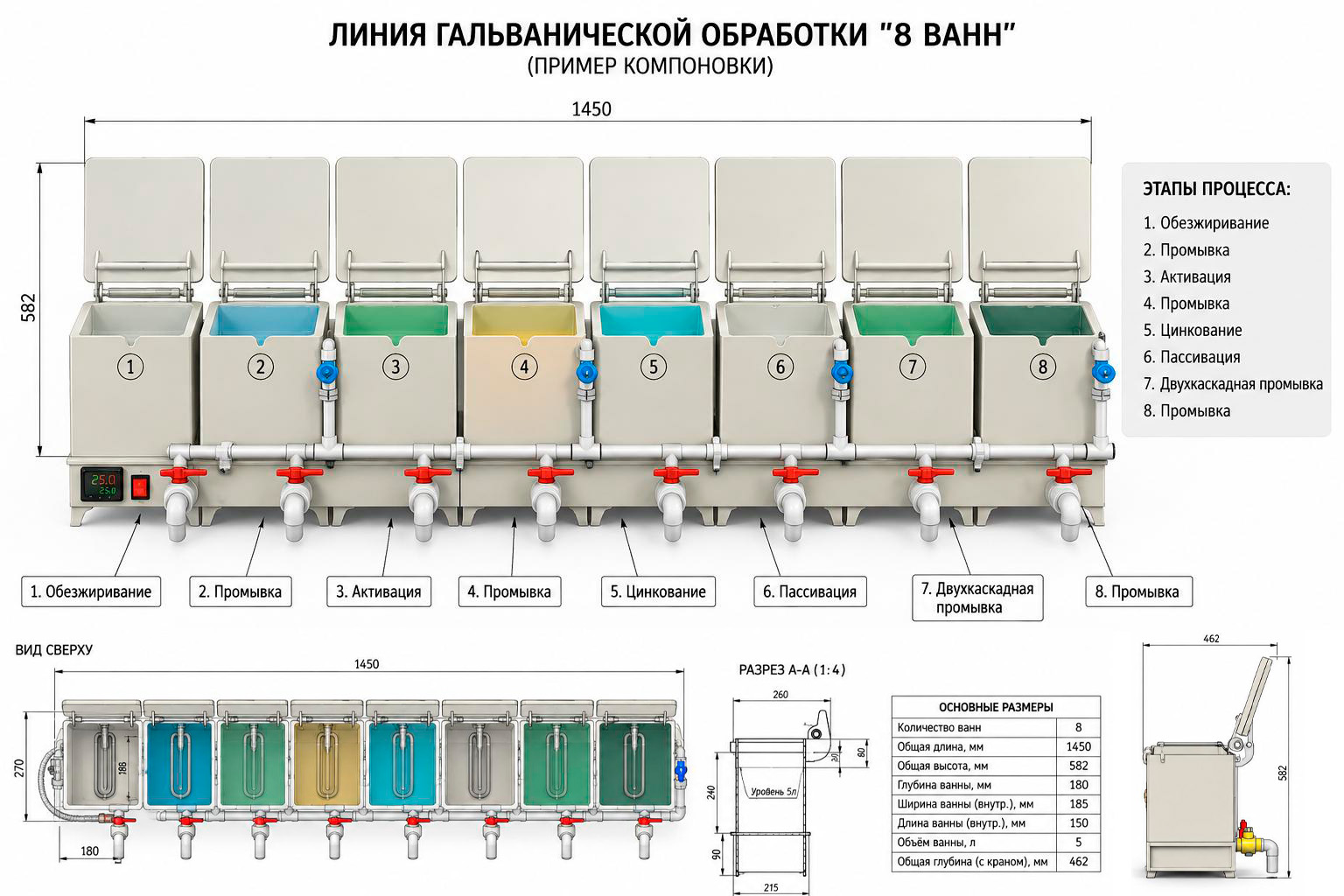

Последовательность операций линии для гальваники

1. Обезжиривание с нагревом.
2. Проточная промывка.
3. Активация поверхности.
4. Проточная промывка.
5. Электрохимическое цинкование.
6. Пассивация.
7. Двухкаскадная проточная финишная промывка.

Комплектация мини-линии цинкования

• Ванна обезжиривания: откидная крышка, ТЭН 500 Вт / 220 В, PID-терморегулятор, термопара типа K в нержавеющем исполнении и сливной кран Ø20.

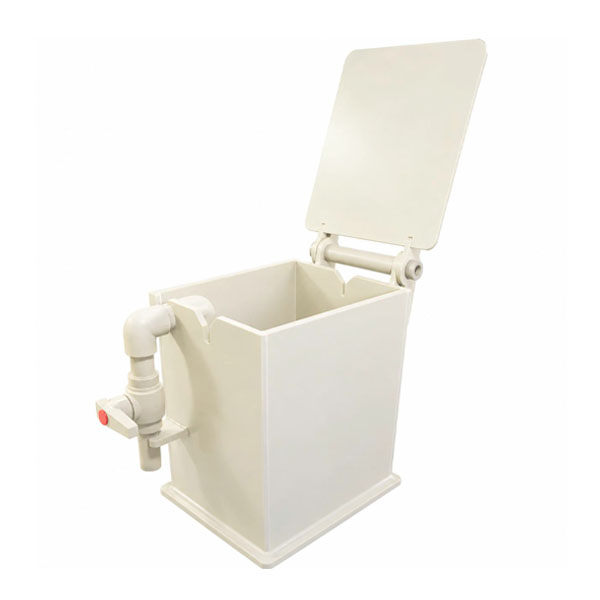

• Проточные промывочные позиции: откидные крышки, проходные краны 1/4, сливные патрубки Ø32 и сливные краны ПП Ø20.
• Позиции активации и пассивации: откидные крышки и сливные краны Ø20.
• Ванна цинкования: откидная крышка, три медные анодные и катодные шины 3×20 мм, два цинковых анода Ц0 размером 100×125×10 мм на подвесах, провода длиной 1,5 м и сливной кран Ø20.
• Финишная двухкаскадная промывка: откидная крышка, проходной кран 1/4, сливной патрубок Ø32 и сливной кран ПП Ø20.

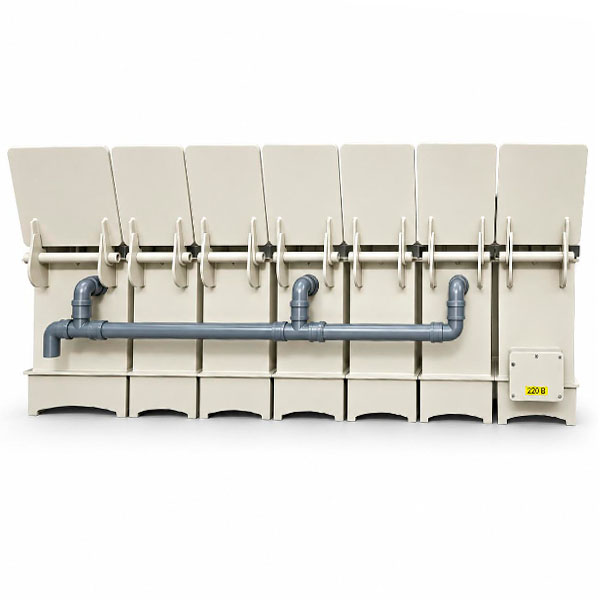

Подключение электропитания — 220 В через штепсель. Подача промывной воды — цанговое соединение 3/8, отвод — Ø32. Дренаж подключают к согласованной системе сбора и очистки технологических стоков. Для размещения необходимо предусмотреть доступ к арматуре и пространство для открытия крышек.

Источник постоянного тока не входит в комплект поставки. Барабан «Микро 0,15» и комплект растворов также приобретаются отдельно. В дополнительный химический комплект входят четыре канистры по 5 л: обезжиривание, активация, электролит цинкования и выбранная пассивация. Дополнительное оснащение согласуется при заказе.

Преимущества компактной линии для цинкования деталей

• Последовательность подготовки, осаждения и промывки уже распределена по технологическим позициям.
• Встроенное регулирование нагрева на стадии обезжиривания.
• Цинковые аноды и токоподводы включены в комплектацию ванны цинкования.
• Двухкаскадная финишная промывка предусмотрена схемой установки.

Заказать гальваническую линию цинкования под вашу задачу

Обратитесь в «Некстех», чтобы согласовать состав поставки до покупки: способ обработки деталей, необходимость барабана, растворов и внешнего источника тока. Такой подбор помогает заранее оценить оснащение участка и избежать недостающих компонентов при подготовке к запуску. Позвоните +7 937 818-34-04 или напишите niksar2016@yandex.ru — обсудим комплектацию и доставку оборудования в ваш регион.
